形状パネル

​

はじめに

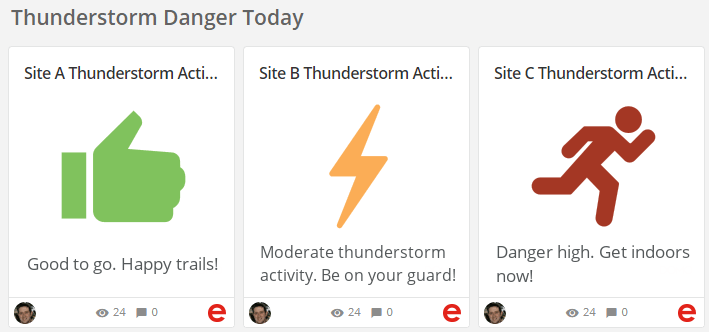

形状パネルでは、45個の様々な画像を使用して現在の値を示します。異なる画像を使用して異なる範囲を示すことによって、現在の値がプラス、ニュートラル、またはマイナスのいずれであるかをユーザーに伝えることができます。Domoで従来使われていたこの種のパネルの例としては、フェイスパネルがあります。このチャートでは、プラスの範囲の値では緑色の笑顔、中間の値ではオレンジ色のすまし顔、マイナスの値では赤色の怒り顔が表示されます。 このような顔のほかに、形状パネルでは次の形状をすべて使用できます。

• 正方形、円、三角形、五角形、八角形などの様々な形状
• 上向きの親指と下向きの親指
• 離陸する飛行機と着陸する飛行機
• 稲妻
• 完全放電した電池、半分放電した電池、完全充電した電池
• その他多数

また、色をカスタマイズしてバリエーションを増やすと、さらに多くのオプションを選択できます。 形状パネルでは、最大10個の範囲を使用できます。 Domoのほかのタイプのパネルとして、単一値パネル、塗りつぶしパネル、進捗パネル、スピードメーター、および比較塗りつぶしパネルがあります。

​

形状パネルを作成する

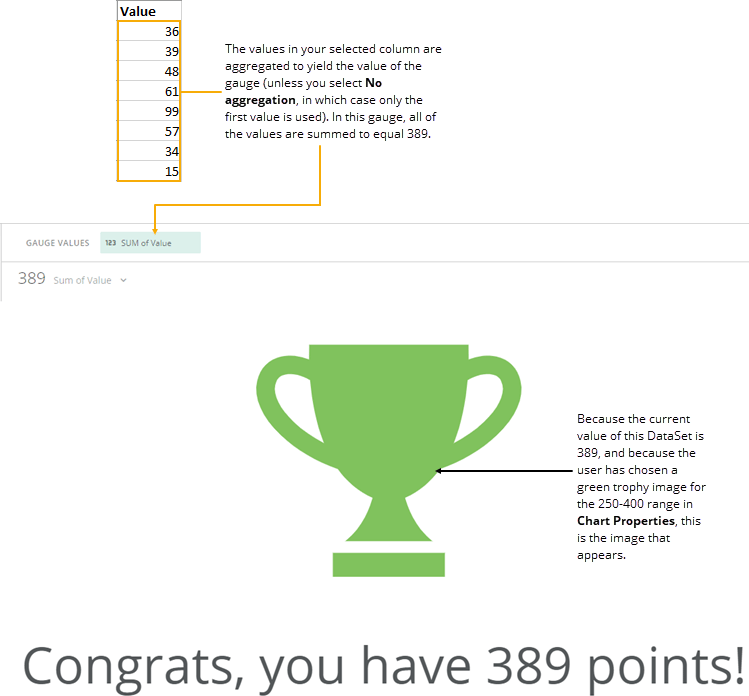

形状パネルには、DataSetの1列のデータまたは1行のデータ（値データ）のみが必要です。値データは、**［計算］メニューで選択した内容にもとづいて集計されます（このメニューには、［ゲージ値］の横にある列名をクリックしてアクセスします）。例えば、［合計］を選択すると列の値が合計され、この合計値がパネルに使用されます。［集計なし］**を選択すると、DataSet内の最初の値が使用されます。値、カテゴリー、系列データの詳細については、「チャートデータについて」を参照してください。 Analyzerで形状パネルのデータを含む列を選択します。データ列の選択の詳細については、「DataSet列をチャートに適用する」を参照してください。 Analyzerでチャートをフォーマットする方法の詳細については、「KPIカード作成パート2：Analyzer」を参照してください。 次の図は、典型的な列ベースのスプレッドシートのデータがどのように形状パネルに変換されるかを示しています。

​

形状パネルをカスタマイズする

**［チャートの設定］**を編集することにより、形状パネルの外観をカスタマイズできます。すべてのチャートの設定については、「パネルのプロパティを設定する」を参照してください。形状パネルに固有のプロパティには、以下があります。
